Elektrikli araçların (EV’lerin) kaputunun altında, sürüşü ve şarjı mümkün kılan karmaşık bir teknoloji yatar: güç elektroniği ve şarj sistemleri. Bu sistemler, bataryadaki doğru akımı (DC) elektrik motorunun kullanabileceği alternatif akıma (AC) çevirmekten, şebekeden gelen akımı bataryada depolanabilir hale getirmeye kadar birçok kritik görevi üstlenir. Batarya Yönetim Sistemi (BMS) ise tüm bu sürecin beyni gibi çalışarak bataryanın güvenliğini ve ömrünü sağlar.
Peki, bir elektrikli araçta şarj ve güç elektroniği nasıl çalışır, AC/DC dönüştürücüleri ve BMS ne işe yarar ve bu bileşenler EV performansını nasıl etkiler? Bu kapsamlı rehberde, E-Şarj Rehberi olarak, elektrikli araçların kalbindeki güç elektroniği ve şarj sistemlerinin temel prensiplerini inceliyor, bu ileri teknolojinin işleyişini basitleştirerek anlamanıza yardımcı oluyoruz.
Güç Elektroniği Nedir ve EV’lerde Neden Kritiktir?
Güç elektroniği, elektrik enerjisinin dönüştürülmesi, kontrol edilmesi ve dağıtılmasıyla ilgilenen bir mühendislik dalıdır. Elektrikli araçlarda güç elektroniği bileşenleri, enerjinin batarya, motor ve şarj altyapısı arasında sorunsuz bir şekilde akmasını sağlar.
Bu sistemler, voltaj ve akım seviyelerini optimize etmek, AC’yi DC’ye veya DC’yi AC’ye dönüştürmek ve sistem verimliliğini yönetmek gibi hayati görevler üstlenir.

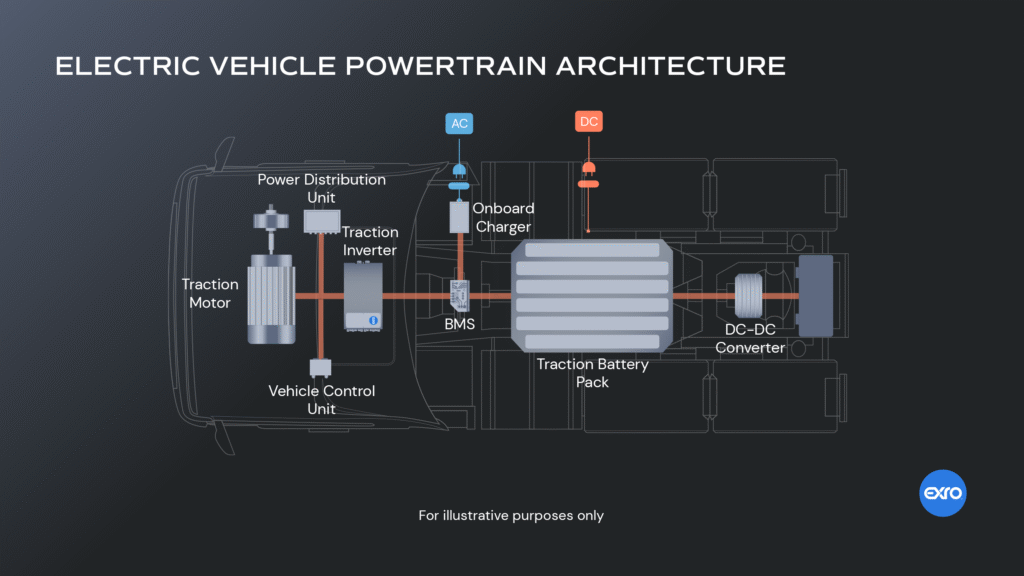

EV Şarj Sistemlerinin Temel Bileşenleri
Bir elektrikli aracın şarj olması sırasında ve sürüş esnasında çalışan başlıca güç elektroniği bileşenleri şunlardır:
1. On-Board Şarj Cihazı (On-Board Charger – OBC)
-
Görev: Evinizdeki veya halka açık AC şarj istasyonlarındaki (Seviye 1 ve Seviye 2) alternatif akımı (AC), aracın bataryasında depolanabilecek doğru akıma (DC) dönüştürür.
-
Önemi: OBC’nin gücü (örn: 7.4 kW, 11 kW, 22 kW), aracınızın AC şarj hızını doğrudan belirler. Daha yüksek güçlü bir OBC, daha hızlı AC şarj anlamına gelir.
2. DC-DC Dönüştürücü (DC-DC Converter)
-
Görev: Yüksek voltajlı (örn: 400V veya 800V) ana batarya paketindeki doğru akımı (DC), aracın 12V’luk geleneksel elektrik sistemini (ışıklar, radyo, bilgi-eğlence sistemi vb.) beslemek için gerekli olan düşük voltajlı DC’ye dönüştürür.
-
Önemi: 12V’luk bataryanın şarjını ve aracın düşük voltajlı tüm elektrikli aksamının çalışmasını sağlar.
3. İnverter (DC-AC Dönüştürücü)
-
Görev: Ana batarya paketindeki yüksek voltajlı doğru akımı (DC), elektrik motorunu çalıştırmak için gereken alternatif akıma (AC) dönüştürür.
-
Önemi: Elektrik motorunun hızını ve torkunu kontrol ederek aracın hareket etmesini sağlar. Ayrıca, rejeneratif frenleme sırasında motorun ürettiği AC enerjiyi bataryada depolanabilecek DC enerjiye dönüştürme işlevini de yerine getirir.
4. Batarya Yönetim Sistemi (Battery Management System – BMS)
-
Görev: Bir elektrikli aracın en kritik güç elektroniği ve kontrol sistemidir. Batarya paketindeki her bir hücrenin voltajını, sıcaklığını ve akımını sürekli olarak izler.
-
Önemi:
-
Güvenlik: Aşırı şarj, aşırı deşarj, aşırı ısınma gibi durumlarda bataryayı koruyarak yangın veya hasar riskini önler.
-
Optimizasyon: Hücreler arasındaki şarj dengesini sağlayarak batarya kapasitesini ve ömrünü optimize eder.
-
Performans: Bataryanın mevcut şarj seviyesini (SoC) ve kalan menzili doğru bir şekilde hesaplar.
-
Verimlilik: Şarj ve deşarj döngülerini yöneterek bataryadan maksimum verim alınmasını sağlar.
-
DC Hızlı Şarj İstasyonları ve Güç Elektroniği
DC hızlı şarj istasyonlarında (Seviye 3 şarj), aracın içindeki On-Board Şarj Cihazı kullanılmaz. Bunun yerine, istasyonun kendisi şebekeden gelen AC elektriği güçlü DC elektriğe dönüştürür ve doğrudan aracın bataryasına gönderir. Bu, çok daha yüksek güç seviyelerinde (50 kW, 150 kW, 350 kW vb.) şarj imkanı sunar.
-
Fark: Aracın OBC’sinin aksine, DC hızlı şarj cihazındaki dönüştürücü, çok daha büyük ve güçlüdür ve doğrudan bataryaya bağlantı kurar.
Sonuç: Görünmez Kahramanlar
Sonuç olarak, bir elektrikli aracın sorunsuz ve verimli bir şekilde çalışabilmesi, batarya ömrünün korunması ve güvenliğinin sağlanması, büyük ölçüde karmaşık güç elektroniği sistemlerine ve Batarya Yönetim Sistemi’ne (BMS) bağlıdır. On-Board Şarj Cihazından İnverter’a kadar bu görünmez kahramanlar, elektrikli araç teknolojisinin kalbini oluşturur ve geleceğin ulaşımında kritik bir rol oynamaya devam edecektir. Bu sistemlerin gelişimi, EV’lerin daha uzun menzil, daha hızlı şarj ve daha yüksek performans sunmasının temelini oluşturur.
EV Şarj Sistemleri ve Güç Elektroniği: Dönüştürücüler ve Batarya Yöneticileri konusuyla ilgili ayrıntılı bir video ekliyoruz. Daha çok bilgilendirme için sayfamızı takip etmeyi unutmayınız
